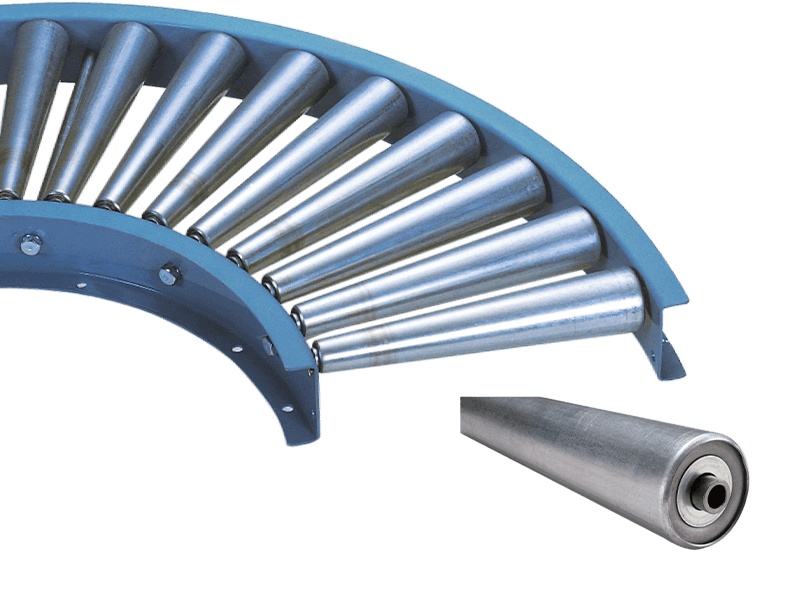

HR-TC220
Cat:Konik makaralı konveyör
Genişlik w (mm) 200 A (φ) Çap 3...

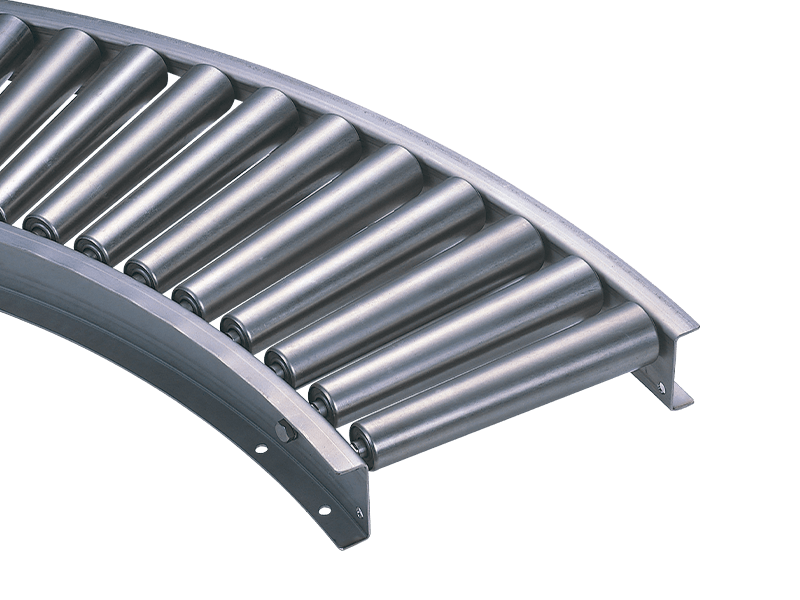

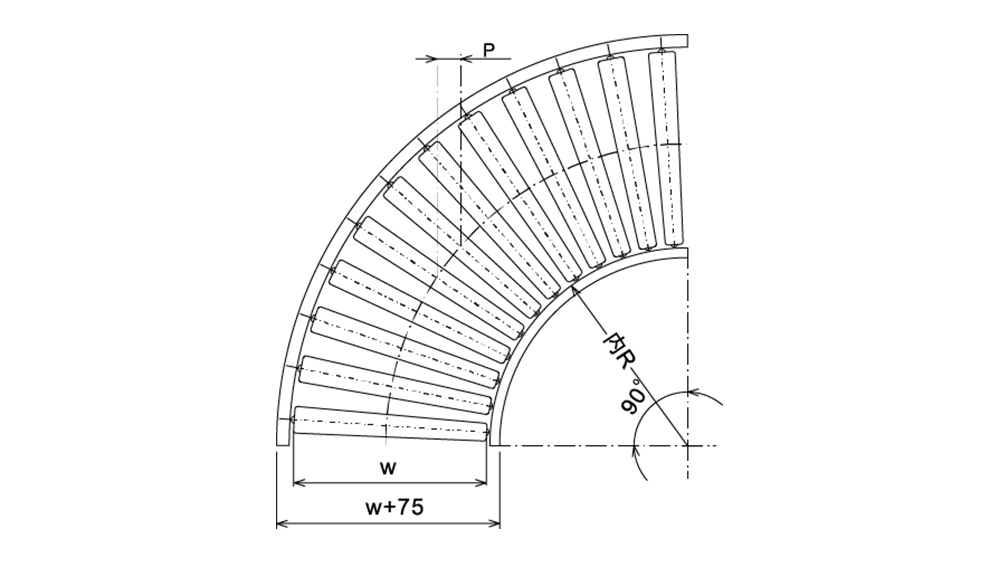

Eğri silindir konveyörü olarak da bilinen konik makaralı konveyör, 30, 45, 60, 90 ve 180 derecelik açıların döndürülmesine izin verir. Temel olarak konveyör hatlarındaki yön değişiklikleri için kullanılır, 30, 45 ve 60 derece genellikle dallanma ve birleştirme konveyörleri için kullanılır. Bu konveyör, genellikle 200 kg'ı aşmayan yük kapasitesine sahip hafif bir tiptir.
| R | \ Genişlik yazın | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | Silindir |
| 220 | HR-TC220 | ○ | - | - | - | - | - | - | - | - | - | - | 50,75.100 |

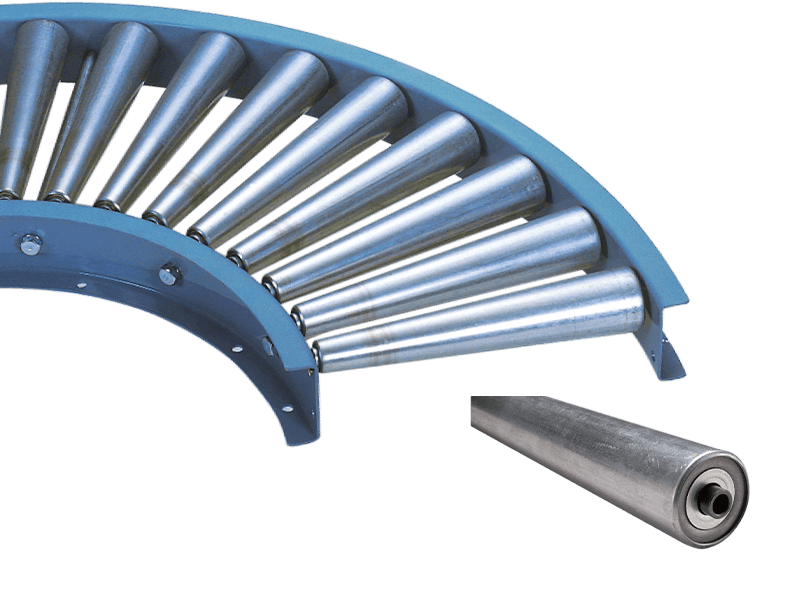

| 320 | HR-TC320 | - | ○ | - | - | - | - | - | - | - | - | - | 50,75,100 |
| 500 | HR-TC500A | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | 75 |

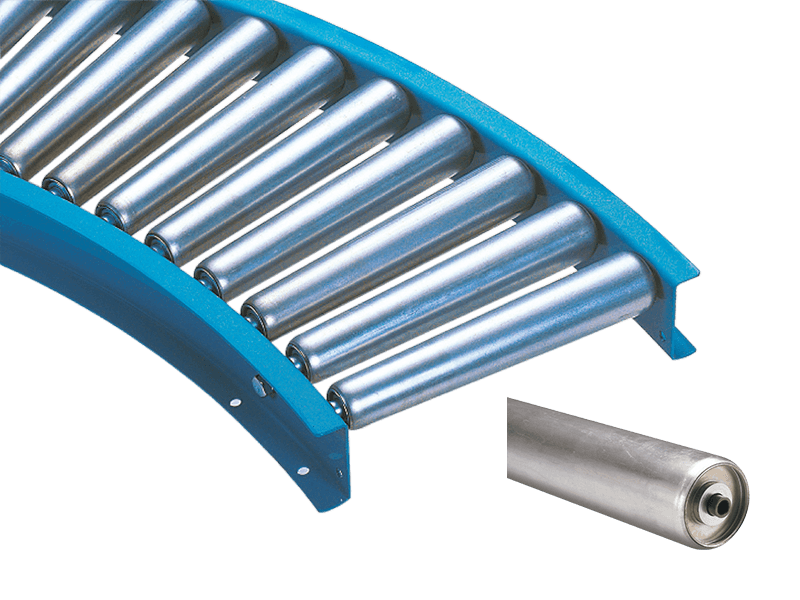

| 700 | HR-TC700 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | 75.100,150 |

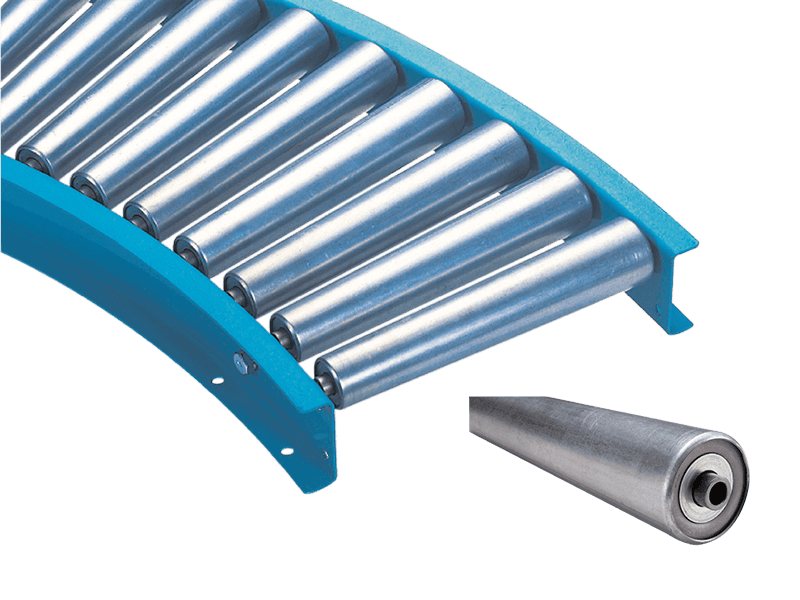

| 900 | HR-TCN | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | 75.100,150 |

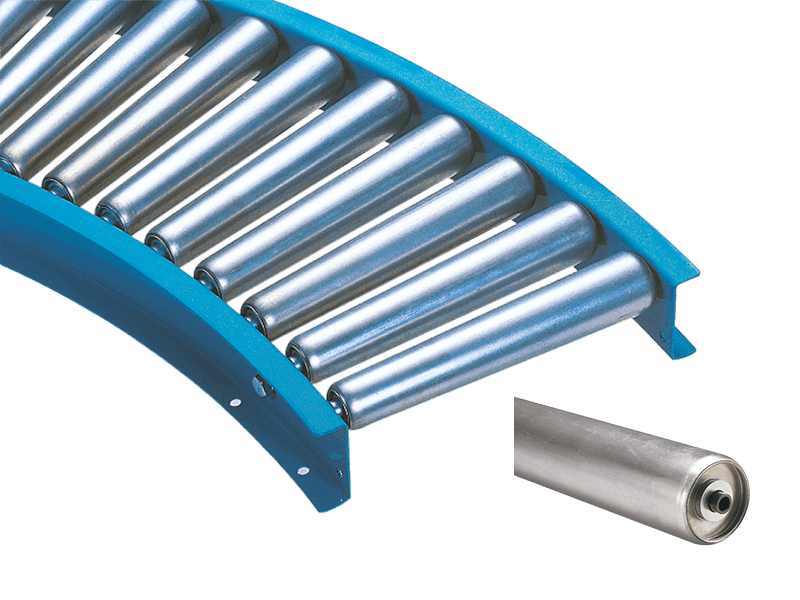

| HR-TC900 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | 75.100,150 | |
| HR-TC900A | - | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | 75,100 | |

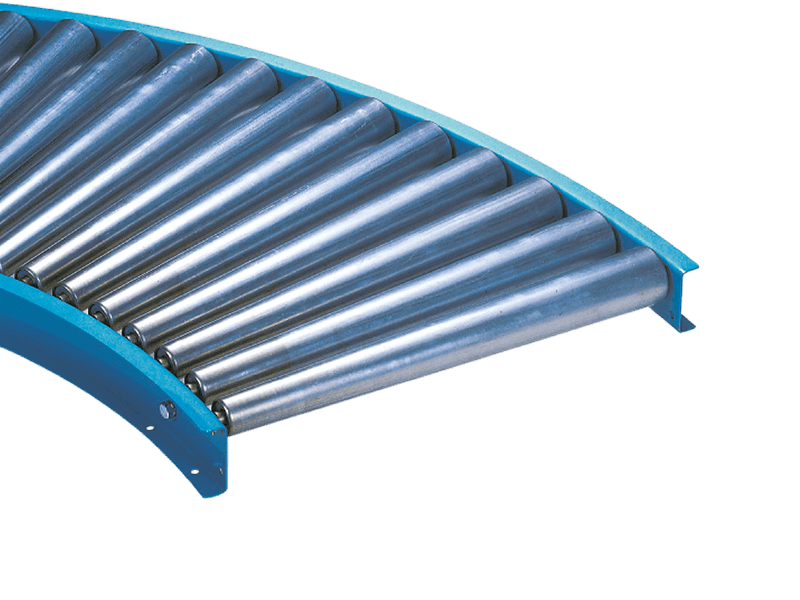

| HR-TCL | - | - | - | - | - | - | - | ○ | ○ | ○ | ○ | 75.100,150,200 | |
| 1200 | HR-TC1200 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | 75.100,150 |
| HR-TC1200A | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | 75.100 | |
| 1600 | HR-TC1600 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | 75,100,150,200 |

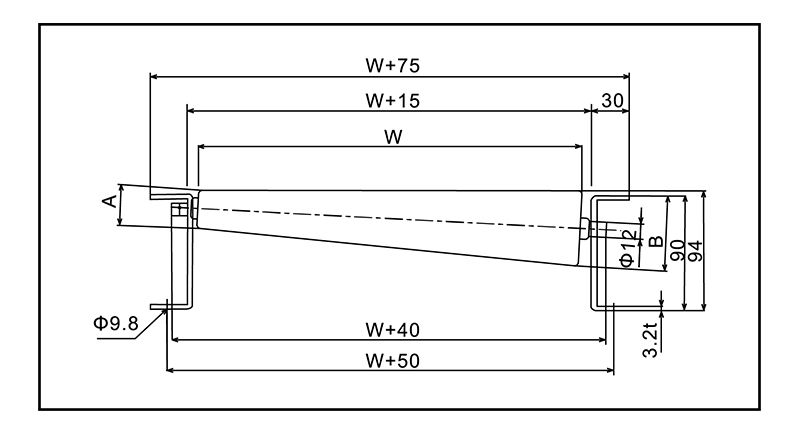

Genişlik w (mm) 200 A (φ) Çap 3...

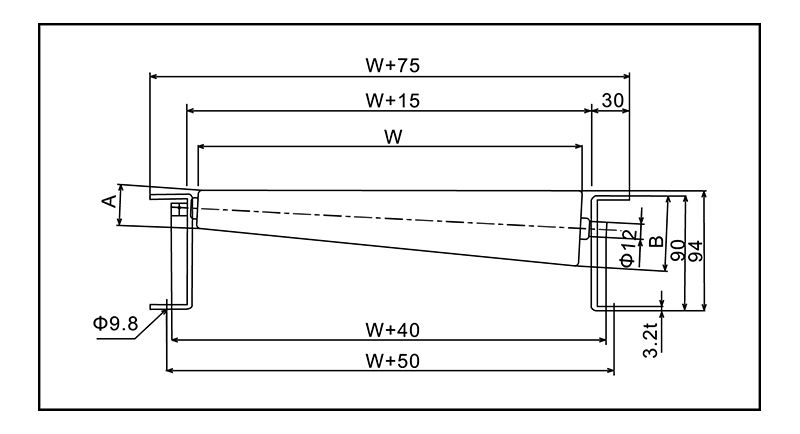

| Genişlik w (mm) | 200 | |
| A (φ) | Çap | 31.3 |
| Kalınlık | 3.5 | |
| B (φ) | Çap | 60.5 |
| Kalınlık | 2.0 | |
| Roller Yüklenmesi (Kg) | 100 | |

Genişlik w (mm) 300 A (φ) Çap 3...
| Genişlik w (mm) | 300 | |
| A (φ) | Çap | 31.2 |
| Kalınlık | 3.6 | |
| B (φ) | Çap | 60.5 |
| Kalınlık | 2.1 | |
| Roller Yüklenmesi (Kg) | 100 | |

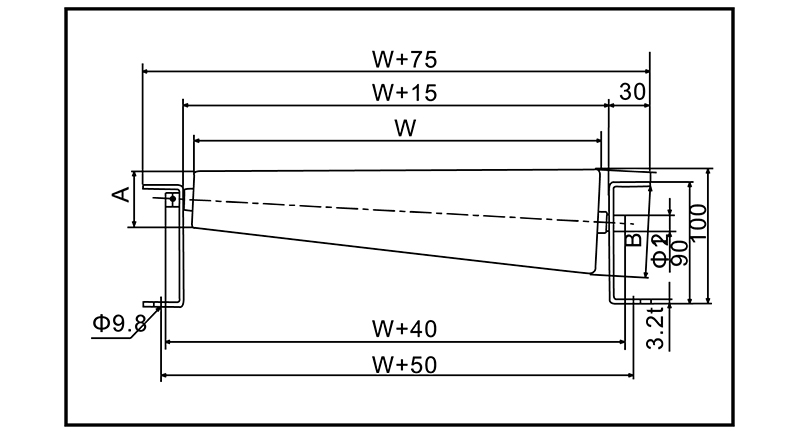

Genişlik w (mm) 300 400 500 600 ...
| Genişlik w (mm) | 300 | 400 | 500 | 600 | 700 | 800 | |
| A (φ) | Çap | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 | 42.7 |
| Kalınlık | 3.2 | 3.2 | 3.1 | 3.1 | 3.1 | 3.1 | |
| B (φ) | Çap | 56.8 | 61.3 | 66.4 | 71.3 | 76.2 | 80.0 |
| Kalınlık | 2.1 | 2.1 | 2.1 | 2.1 | 2.0 | 2.0 | |
| Roller Yüklenmesi (Kg) | 100 | 90 | 85 | 76 | 59 | 54 | |

Genişlik w (mm) 900 1000 1100 1200 ...
| Genişlik w (mm) | 900 | 1000 | 1100 | 1200 | |
| A (φ) | Çap | 42.7 | 42.7 | 42.7 | 42.7 |
| Kalınlık | 3.5 | 3.8 | 4.5 | 4.5 | |
| B (φ) | Çap | 86.7 | 91.0 | 95.3 | 100.0 |
| Kalınlık | 2.0 | 1.8 | 2.0 | 1.8 | |
| Roller Yüklenmesi (Kg) | 110 | 95 | 87 | 80 | |

Genişlik w (mm) 200 300 400 500 ...
| Genişlik w (mm) | 200 | 300 | 400 | 500 | 600 | |
| A (φ) | Çap | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 |
| Kalınlık | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | |
| B (φ) | Çap | 52.2 | 57.6 | 63.1 | 68.6 | 74.0 |
| Kalınlık | 2.5 | 2.4 | 2.4 | 2.3 | 2.3 | |

Genişlik w (mm) 200 300 400 500 ...
| Genişlik w (mm) | 200 | 300 | 400 | 500 | 600 | |
| A (φ) | Çap | 45.0 | 45.0 | 45.0 | 45.0 | 45.0 |
| Kalınlık | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| B (φ) | Çap | 54.9 | 59.9 | 64.9 | 69.8 | 74.8 |
| Kalınlık | 2.2 | 2.2 | 2.1 | 2.1 | 2.0 | |

Genişlik w (mm) 200 300 400 500 ...
| Genişlik w (mm) | 200 | 300 | 400 | 500 | 600 | |
| A (φ) | Çap | 48.0 | 48.0 | 48.0 | 48.0 | 48.0 |
| Kalınlık | 3.1 | 3.1 | 3.1 | 3.1 | 3.1 | |
| B (φ) | Çap | 56.8 | 61.2 | 65.7 | 70.1 | 74.5 |
| Kalınlık | 2.3 | 2.3 | 2.2 | 2.2 | 2.1 | |

Genişlik w (mm) 400 500 600 700 ...
| Genişlik w (mm) | 400 | 500 | 600 | 700 | 800 | |
| A (φ) | Çap | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| Kalınlık | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| B (φ) | Çap | 63.0 | 66.3 | 69.5 | 72.8 | 76.0 |
| Kalınlık | 2.3 | 2.2 | 2.2 | 2.1 | 2.0 | |

Genişlik w (mm) 300 400 500 600 ...
| Genişlik w (mm) | 300 | 400 | 500 | 600 | 700 | 800 | |
| A (φ) | Çap | 42 | 42 | 42 | 42 | 42 | 42 |
| Kalınlık | 2 | 2 | 2 | 2 | 2 | 2 | |
| B (φ) | Çap | 79 | 91 | 103 | 116 | 128 | 140 |
| Kalınlık | 20.5 | 26.5 | 32.5 | 39.0 | 45.0 | 51.0 | |

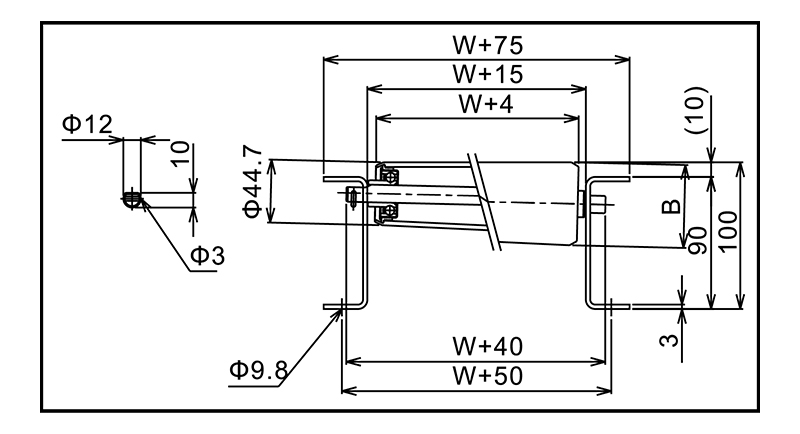

Genişlik w (mm) 200 300 400 500 ...
| Genişlik w (mm) | 200 | 300 | 400 | 500 | 600 | 700 | |
| A (φ) | Çap | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 |
| Kalınlık | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| B (φ) | Çap | 54.6 | 59.6 | 64.5 | 69.5 | 74.4 | 75 |
| Kalınlık | 2.4 | 2.3 | 2.3 | 2.2 | 2.2 | 2.2 | |

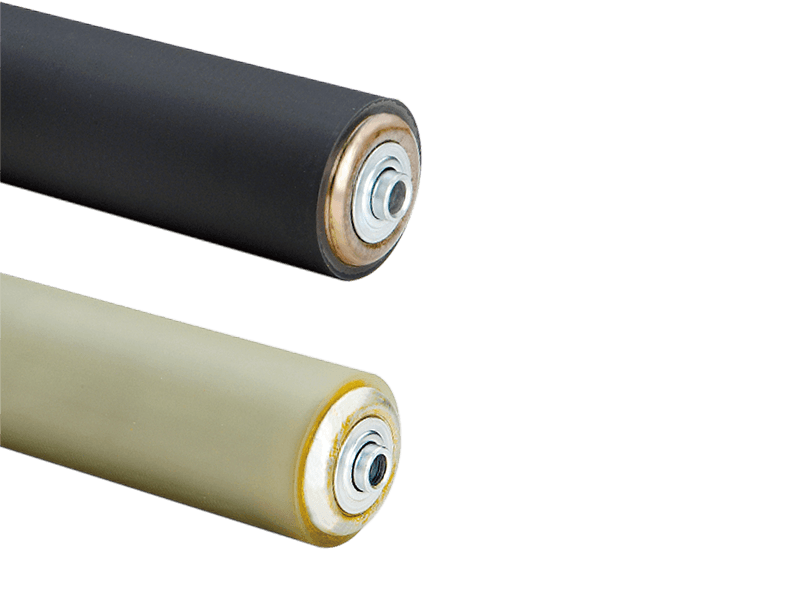

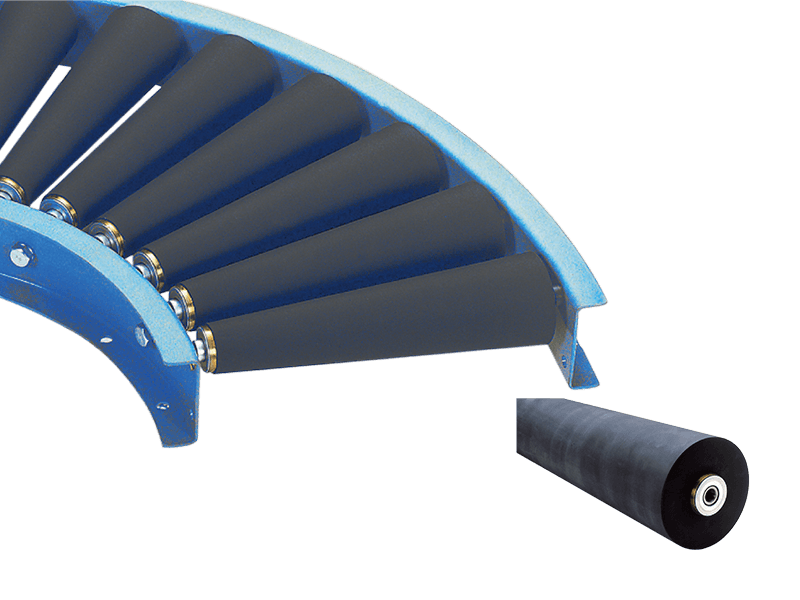

Tip İşaret Sertlik Isı direnci Soğuk ...
| Tip | İşaret | Sertlik | Isı direnci | Soğuk direnç | Yağ direnci | Direnç Giymek | |||
| Doğal kauçuk | NR | Yaklaşık 60 | 120c | -50 ° ℃ | X | O | |||
| Ding Nitril Kauçuk | NBR | Yaklaşık 60 | 130C ° | -10 ° C | O | O | |||
| Poliüretan kauçuk | Pu | Yaklaşık 90 | 80c ° | -30 ° C | O | O | |||
| Doğal kauçuk | Ding Nitril Kauçuk | Silindir | Çap*kalınlık*eksen çapı | Silindir genişliği | |||||
| RR-4812p | RRG-4812p | R-3812p | 48*5*12 | 100 ~ 1500 | |||||
| RR-4816 | RRG-4816 | R-3816 | 48*5*12 | 100 ~ 1500 | |||||
| RR-6721p | RRG-6721p | R-5721p | 67*5*12 | 100 ~ 1500 | |||||

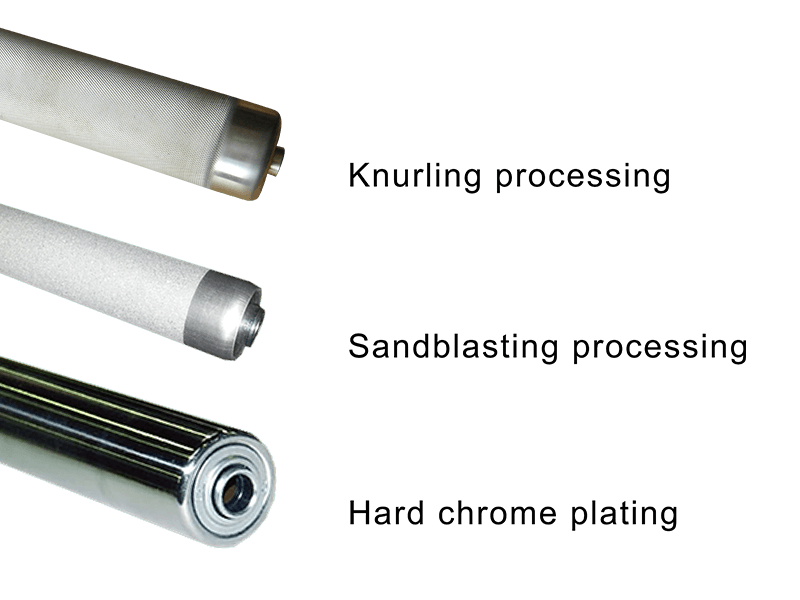

Kaplama türleri Avantajlar Kaplama kalınlığı ...
| Kaplama türleri | Avantajlar | Kaplama kalınlığı |
| Elektrikli galvanizli | Beyaz çinko, mavi-beyaz çinko, üç değerlikli krom | 5'ten fazla mikron |
| Sert krom kaplama | Yüksek sertlik | 3'ten fazla Microns |
